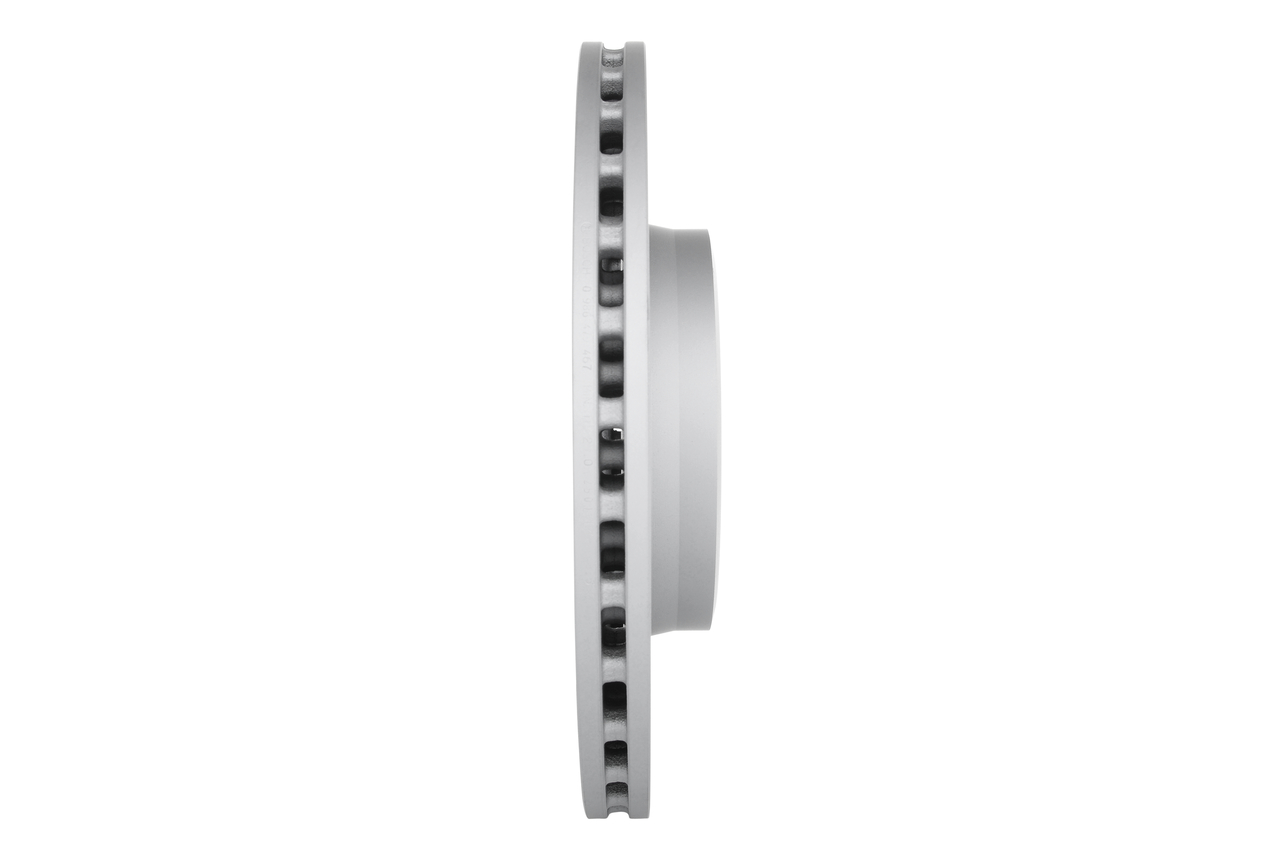

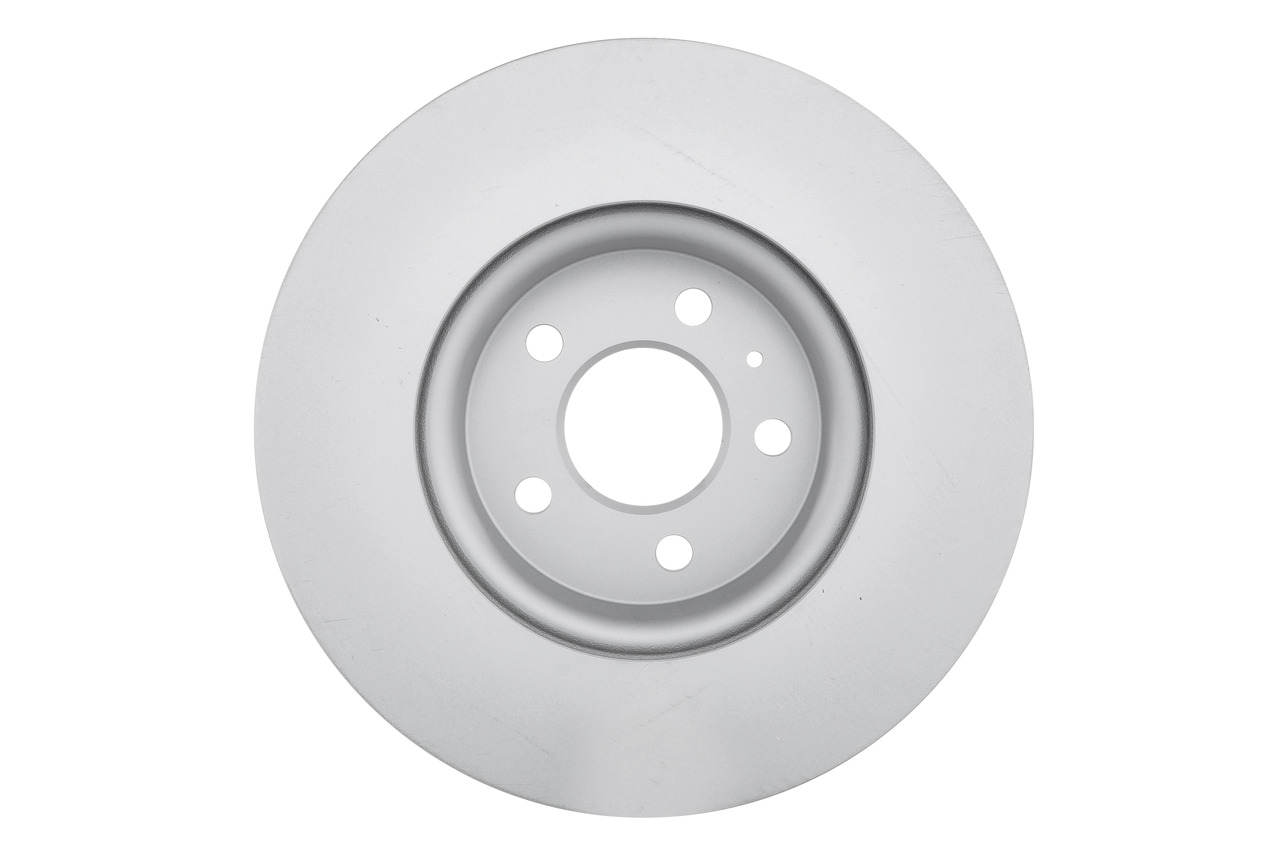

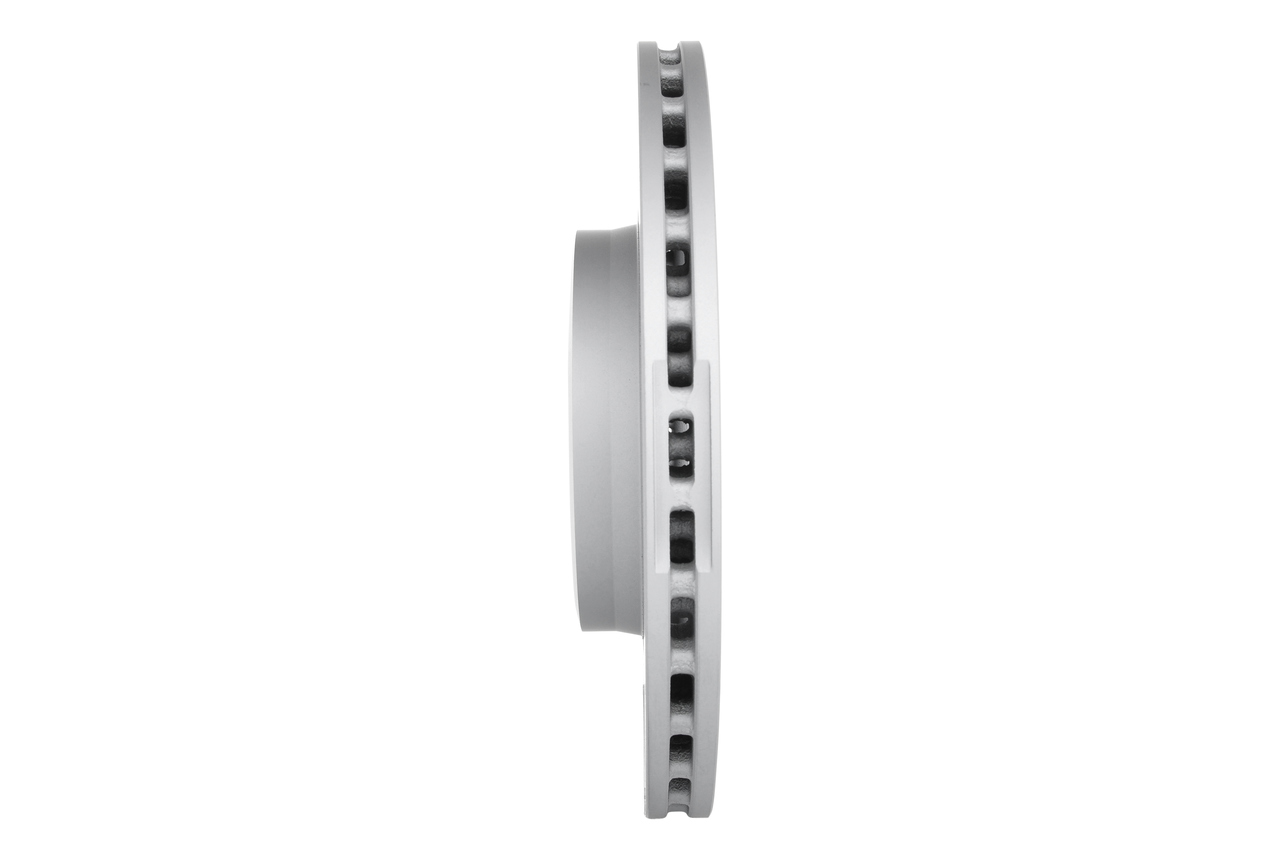

Remschijf

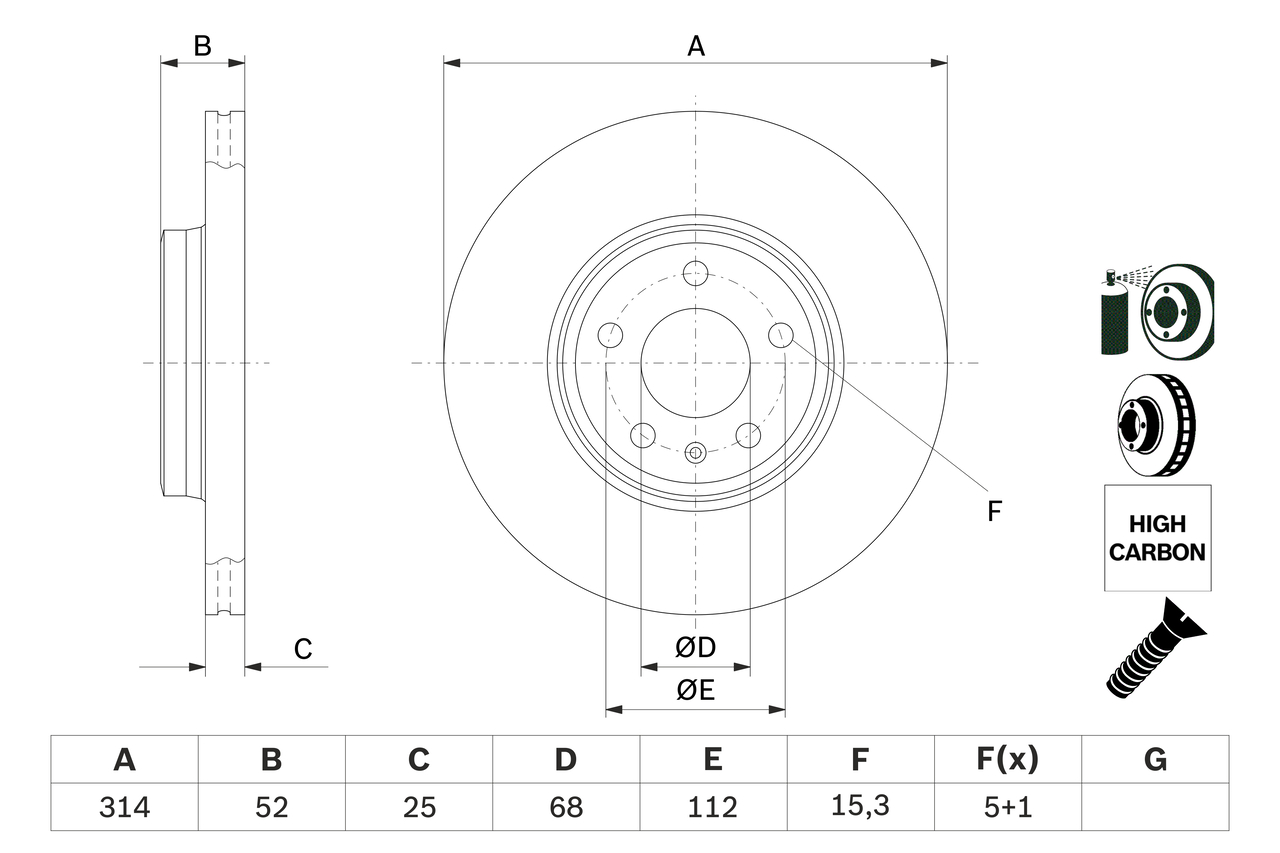

Product informatie:
Artikelnummer
0 986 479 467
Buitendiameter
314mm
Remschijfdikte
25mm
Minimale dikte
23mm
Hoogte
52.4mm
Wielsteek diameter
112mm
Geventileerde remschijf
Centreerdiameter
68mm
5 gat(en)
Oppervlakte
Gecoat
Met schroeven
Boorgatdiameter
->15.3mm
Onderdeelnummers:
- 8K0615301
- 8W0 615 301 G
- 8W0 615 301 T
- L8KD615301
Fabrikant:
BOSCHGeschikt voor:
-
Audi
A4 Avant (B9)
- 2.0 TFSI 16_V 08-2015 -
- 1.4 TFSI 16_V 02-2016 - 10-2019
- 2.0 TFSI 16_V Quattro 11-2015 - 10-2019
- 3.0 TDI V6 24_V 10-2015 - 08-2018
- 2.0 TDI Ultra 16_V 08-2015 - 10-2019
- 3.0 TDI V6 24_V Quattro 08-2015 - 08-2018
- 2.0 TFSI 16_V Quattro 08-2015 - 10-2019
- 3.0 TDI V6 24_V Quattro 11-2015 - 08-2018
- 2.0 TDI 16_V 08-2015 - 09-2018
- 2.0 TDI 16_V Quattro 10-2015 - 09-2018
- 2.0 TDI Ultra 16_V 08-2015 - 09-2018
- 2.0 TDI Ultra 16_V 04-2016 - 09-2018
- 2.0 TFSI 16_V 05-2016 - 10-2019
- 2.0 TDI Ultra 16_V Quattro 09-2016 - 10-2019
- 2.0 TDI 16_V Quattro 09-2016 - 09-2018
A5 (8T3)
- 3.2 FSI V6 24_V 06-2007 - 01-2017
- 2.0 TDI 16_V 08-2008 - 03-2012
- 3.2 FSI V6 24_V Quattro 06-2007 - 03-2012
- 3.0 TDI V6 24_V Quattro 06-2008 - 05-2010
- 2.0 TDI 16_V Quattro 08-2008 - 03-2012
- 2.0 FSI 16_V 11-2008 - 07-2011
- 2.7 TDI V6 24_V 09-2007 - 03-2012
- 1.8 TFSI 16_V 05-2009 - 09-2011
- 2.7 TDI V6 24_V 06-2007 - 03-2012
- 3.0 TDI V6 24_V Quattro 06-2007 - 03-2012
- 2.0 TDI 16_V 10-2011 - 01-2017
- 3.0 TDI V6 24_V 10-2011 - 03-2015
- 2.0 TDI 16_V Quattro 12-2011 - 09-2016
- 2.0 TFSI 16_V 06-2008 - 04-2013
- 3.0 TDI V6 24_V Quattro 10-2011 - 01-2017
- 2.0 TFSI 16_V Quattro 06-2008 - 05-2013
- 1.8 TFSI 16_V 10-2007 - 01-2017
- 2.0 TDI 16_V 08-2008 - 01-2017
- 2.0 TFSI 16_V 05-2013 - 05-2016
- 2.0 TFSI 16_V Quattro 05-2013 - 05-2016
- 2.0 TDI 16_V 09-2013 - 01-2017
- 2.0 TDI 16_V Quattro 09-2013 - 01-2017
- 2.0 TFSI 16_V Quattro 03-2012 - 01-2017
- 1.8 TFSI 16_V 05-2015 - 01-2017
- 3.0 TDI V6 24_V Quattro 05-2015 - 01-2017
- 2.0 TFSI 16_V Quattro 08-2015 - 01-2017
- 2.0 TFSI 16_V 08-2015 - 01-2017
- 3.0 TFSI V6 24_V Quattro 12-2011 - 01-2017
A4 (B8)
- 1.8 TFSI 16_V 11-2007 - 03-2012
- 3.2 FSI V6 24_V Quattro 11-2007 - 03-2012
- 1.8 TFSI 16_V 01-2008 - 12-2015
- 2.0 TDI 16_V 01-2008 - 03-2012
- 2.0 TDI 16_V Quattro 01-2008 - 03-2012
- 3.0 TDI V6 24_V Quattro 11-2007 - 03-2012
- 3.0 TDI V6 24_V Quattro 06-2008 - 05-2010
- 1.8 TFSI 16_V Quattro 09-2008 - 03-2012
- 3.2 FSI V6 24_V 09-2008 - 03-2012
- 2.7 TDI V6 24_V 11-2007 - 03-2012
- 2.0 TFSI 16_V 06-2008 - 12-2015
- 2.0 TFSI 16_V Quattro 06-2008 - 12-2015
- 2.0 TDI 16_V 11-2008 - 12-2015
- 2.0 TDI 16_V 11-2007 - 12-2015
- 3.0 TDI V6 24_V 11-2011 - 12-2015
- 2.0 TDI 16_V Quattro 11-2011 - 12-2015
- 1.8 TFSI 16_V 11-2011 - 12-2015
- 1.8 TFSI 16_V Quattro 11-2011 - 12-2015
- 3.0 TDI V6 24_V Quattro 11-2011 - 12-2015
- 2.0 TFSI 16_V Flexible Fuel 11-2009 - 12-2015
- 2.0 TFSI 16_V Flexible Fuel Quattro 11-2009 - 12-2015
- 2.0 TDI 16_V 11-2011 - 12-2015
- 2.0 TDI 16_V 08-2008 - 12-2015
- 2.0 TDI 16_V Quattro 11-2008 - 12-2015
- 2.0 TFSI 16_V 05-2013 - 12-2015
- 2.0 TFSI 16_V Quattro 05-2013 - 12-2015
- 2.0 TDI 16_V 05-2013 - 12-2015
- 2.0 TDI 16_V 09-2013 - 12-2015
- 2.0 TDI 16_V Quattro 09-2013 - 12-2015
- 2.0 TDI 16_V Quattro 05-2013 - 12-2015
- 3.0 TFSI V6 24_V Quattro 02-2012 - 12-2015
- 2.0 TFSI 16_V 06-2008 - 05-2013
A4 Avant (B8)
- 3.2 FSI V6 24_V Quattro 04-2008 - 03-2012
- 1.8 TFSI 16_V 11-2007 - 03-2012
- 3.0 TDI V6 24_V Quattro 04-2008 - 03-2012
- 2.0 TDI 16_V 04-2008 - 03-2012
- 3.0 TDI V6 24_V Quattro 06-2008 - 05-2010
- 2.7 TDI V6 24_V 04-2008 - 03-2012
- 2.0 TDI 16_V Quattro 08-2008 - 03-2012
- 1.8 TFSI 16_V Quattro 09-2008 - 03-2012
- 3.2 FSI V6 24_V 09-2008 - 03-2012
- 2.0 TFSI 16_V Flexible Fuel 11-2009 - 12-2015
- 2.0 TFSI 16_V Flexible Fuel Quattro 11-2009 - 12-2015
- 2.0 TDI 16_V 04-2008 - 12-2015
- 2.0 TFSI 16_V 06-2008 - 12-2015
- 2.0 TFSI 16_V 06-2008 - 05-2013
- 2.7 TDI V6 24_V 06-2008 - 03-2012
- 1.8 TFSI 16_V 11-2011 - 12-2015
- 3.0 TDI 204 V6 24_V 11-2011 - 12-2015
- 2.0 TDI 177 16_V 11-2011 - 12-2015
- 1.8 TFSI 16_V Quattro 11-2011 - 12-2015
- 2.0 TDI 16_V Quattro 11-2011 - 12-2015
- 3.0 TDI 245 V6 24_V Quattro 11-2011 - 12-2015
- 1.8 TFSI 16_V 04-2008 - 12-2015
- 2.0 TFSI 16_V Quattro 06-2008 - 12-2015
- 2.0 TDI 16_V 06-2008 - 12-2015
- 2.0 TDI 16_V Quattro 04-2008 - 12-2015
- 2.0 TDI 16_V 08-2008 - 12-2015
- 2.0 TFSI 16_V 05-2013 - 12-2015
- 2.0 TFSI 16_V Quattro 05-2013 - 12-2015
- 2.0 TDI 16_V 05-2013 - 12-2015
- 2.0 TDI 16_V Quattro 09-2013 - 12-2015
- 2.0 TDI 16_V 09-2013 - 12-2015
- 3.0 TFSI V6 24_V Quattro 02-2012 - 12-2015
- 2.0 TDI 16_V Quattro 05-2013 - 12-2015
A5 Cabrio (8F7)
- 2.0 TFSI 16_V 03-2009 - 07-2011
- 3.2 FSI V6 24_V 03-2009 - 03-2012
- 3.2 FSI V6 24_V Quattro 03-2009 - 03-2012
- 2.7 TDI V6 24_V 03-2009 - 09-2011
- 3.0 TDI V6 24_V Quattro 03-2009 - 09-2011
- 1.8 TFSI 16_V 09-2009 - 03-2012
- 2.0 TDI 16_V 05-2009 - 03-2012
- 2.7 TDI V6 24_V 05-2009 - 09-2011
- 1.8 TFSI 16_V 09-2011 - 03-2016
- 2.0 TDI 16_V 10-2011 - 12-2017
- 3.0 TDI V6 24_V 10-2011 - 12-2017
- 2.0 TDI 16_V Quattro 01-2012 - 03-2017
- 2.0 TDI 16_V 10-2011 - 05-2013
- 2.0 TFSI 16_V 03-2009 - 05-2013
- 2.0 TFSI 16_V Quattro 03-2009 - 05-2013
- 2.0 TDI 16_V 05-2009 - 12-2017
- 2.0 TFSI 16_V 03-2013 - 12-2017
- 2.0 TFSI 16_V Quattro 05-2013 - 03-2017
- 2.0 TDI 16_V 09-2013 - 12-2017
- 2.0 TDI 16_V Quattro 09-2013 - 03-2017
- 1.8 TFSI 16_V 05-2015 - 12-2017
- 3.0 TDI V6 24_V Quattro 05-2015 - 03-2017
- 2.0 TFSI 16_V 08-2015 - 12-2017
- 2.0 TFSI 16_V Quattro 08-2015 - 03-2017
- 3.0 TDI V6 24_V Quattro 10-2011 - 03-2017
- 2.0 TDI 16_V 05-2013 - 12-2017
- 3.0 TFSI V6 24_V Quattro 11-2011 - 03-2017
A5 Sportback (8TA)
- 2.0 TDI 16_V 09-2009 - 03-2012
- 3.0 TDI V6 24_V Quattro 09-2009 - 03-2012
- 2.0 TFSI 16_V 09-2009 - 06-2014
- 3.2 FSI V6 24_V Quattro 09-2009 - 03-2012
- 2.7 TDI V6 24_V 09-2009 - 03-2012
- 2.0 TDI 16_V 09-2009 - 01-2017
- 1.8 TFSI 16_V 11-2009 - 09-2011
- 2.0 TDI 16_V Quattro 09-2009 - 03-2012
- 1.8 TFSI 16_V 08-2011 - 01-2017
- 2.0 TDI 16_V 10-2011 - 01-2017
- 3.0 TDI V6 24_V 10-2011 - 01-2017
- 2.0 TDI 16_V Quattro 12-2011 - 01-2017
- 2.0 TFSI 16_V 09-2009 - 11-2013
- 2.0 TFSI 16_V Quattro 09-2009 - 01-2017
- 3.0 TDI V6 24_V Quattro 10-2011 - 01-2017
- 2.0 TFSI 16_V 05-2013 - 05-2016
- 2.0 TFSI 16_V Quattro 05-2013 - 05-2016
- 2.0 TDI 16_V 09-2013 - 01-2017
- 2.0 TDI 16_V Quattro 09-2013 - 01-2017
- 1.8 TFSI 16_V 09-2014 - 01-2017
- 1.8 TFSI 16_V 05-2015 - 01-2017
- 3.0 TDI V6 24_V Quattro 05-2015 - 01-2017
- 2.0 TFSI 16_V 08-2015 - 01-2017
- 2.0 TFSI 16_V Quattro 08-2015 - 01-2017
- 2.0 TDI 16_V 05-2013 - 01-2017
- 3.0 TFSI V6 24_V Quattro 12-2011 - 01-2017
A4 Allroad Quattro (B8)
- 2.0 TDI 16_V 04-2009 - 05-2016
- 3.0 TDI V6 24_V 04-2009 - 01-2012
- 2.0 TDI 16_V 11-2011 - 05-2016
- 3.0 TDI V6 24_V 01-2012 - 05-2016
- 2.0 TDI 16_V 09-2009 - 05-2016
- 2.0 TFSI 16_V 04-2009 - 05-2016
- 2.0 TFSI 16_V 05-2013 - 05-2016
- 2.0 TFSI 16_V 05-2013 - 06-2016
- 2.0 TDI 16_V 09-2013 - 05-2016
- 2.0 TDI 16_V 05-2013 - 05-2016
A4 (B9)
- 1.4 TFSI 16_V 08-2015 - 11-2019
- 2.0 TFSI 16_V 05-2015 - 11-2019
- 3.0 TDI V6 24_V 09-2015 - 08-2018
- 2.0 TDI Ultra 16_V 05-2015 - 11-2019
- 2.0 TFSI 16_V 11-2015 - 11-2019
- 3.0 TDI V6 24_V Quattro 05-2015 - 08-2018
- 3.0 TDI V6 24_V Quattro 09-2015 - 08-2018
- 2.0 TFSI 16_V Quattro 11-2015 - 11-2019
- 2.0 TDI Ultra 16_V 05-2016 - 11-2019
- 2.0 TFSI 16_V Quattro 05-2015 - 11-2019
- 2.0 TDI 16_V 05-2015 - 11-2019
- 2.0 TDI 16_V Quattro 10-2015 - 11-2019
- 2.0 TDI Ultra 16_V Quattro 09-2016 - 11-2019
- 2.0 TDI 16_V Quattro 09-2016 - 11-2019
- 2.0 35 TDI 16_V 08-2015 - 10-2019
S4 Avant (B9)
- 3.0 TFSI V6 24_V 05-2016 - 08-2018
S4 (B9)
- 3.0 TFSI V6 24_V 05-2016 - 08-2018
A4 Allroad Quattro (B9)
- 2.0 TDI 16_V 05-2016 - 10-2019
- 2.0 TDI 16_V 01-2016 - 10-2019
- 3.0 TDI V6 24_V 01-2016 - 08-2018
- 2.0 TFSI 16_V 01-2016 - 09-2018
- 2.0 TFSI 16_V 05-2016 - 10-2019
A5 (F53/F5P)
- 2.0 TFSI Ultra 16_V 09-2016 - 10-2019
- 2.0 TFSI 16_V Quattro 06-2016 - 02-2020
- 2.0 TDI 16_V 07-2016 - 02-2020
- 3.0 TDI V6 24_V Quattro 07-2016 - 08-2018
- 2.0 TFSI 16_V Quattro 06-2016 - 08-2018
A5 Sportback (F5A/F5F)
- 2.0 TFSI 16_V Quattro 09-2016 - 02-2020
- 2.0 TDI 16_V 09-2016 - 02-2020
- 2.0 TFSI 16_V Quattro 09-2016 - 10-2019
